产品简述
详细资料

产品概述

本智能信号隔离器采用16位专用集成芯片设计，采集现场各种一次传感器或其它仪表输出的直流电流或电压，经过隔离、抗干扰抑制等处理后，向控制系统或其它智能仪表输出直流电流或电压信号。

本智能信号隔离器采用输入、输出、电源三端隔离技术，绝对电气隔离，断开过程环路中的直接电路（直流通路），使得检测和控制回路信号的稳定性和抗干扰能力大大增强，从而提高了整个系统的可靠性。

产品特点

◆ 全智能、数字化、现场可编程
◆ 16位高精度采集芯片设计
◆ 输入故障状态指示
◆ 12.7mm超薄厚度，便于密集安装
◆ 标准DIN35mm导轨安装

技术参数

◆ 传输精度： ±0.2%F·S （25℃±2℃）
◆ 温度漂移： ≤50ppm/℃ （-20～+60℃）
◆ 输入阻抗：电流 ≤60Ω；电压 ≥1MΩ
◆ 负载能力：电流 ≤500Ω；电压 ≥1MΩ
◆ 响应时间： ≤0.5 S
◆ 介电强度： ≥1500V AC（输入/输出/电源之间，漏电流1mA，测试时间1min）
◆ 电磁兼容：符合IEC61000-4-4：1995中第三类工业现场对抗电磁干扰的要求
◆ 供电电源：20～30V DC
◆ 功耗：0.65W（24V供电，1路满载输出）；
◆ 工作温度： -20～+60℃

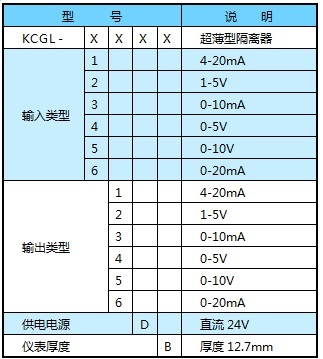

选型方法

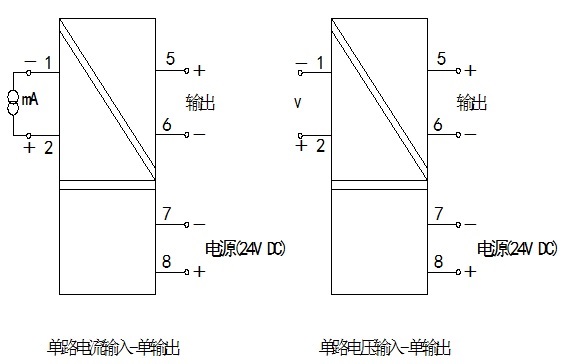

接线图
