回路供电温变变送器（导轨式） - 信号隔离器

产品简述
详细资料

产品概述

回路供电温度变送器是DDZ系列仪表中的现场安装式温度变送器单元，与工业热电偶、热电阻配套使用，它采用二线制传输方式（两根导线作为电源输入和信号输出的公用传输线）。将工业热电偶、热电阻信号转换成与输入信号或与温度信号成线性的4-20mA的输出信号。

产品特点

◆ 智能输入热电阻、热电偶
◆ 高精度，数字分段线性化
◆ 两线制技术，4-20mA模拟量输出
◆ 手持式中文编程器组态
◆ 标准DIN35mm导轨安装

技术参数

◆ 传输精度： ±0.2%F·S 或0.2℃（热电阻）； ±0.2%F·S 或1℃（热电偶，不包括冷端补偿误差）
◆ 温度漂移： ≤100ppm/℃ （-20～+60℃）
◆ 冷端补偿： ±1℃电流（预热时间10分钟；热电偶有效）
◆ 引线电阻： ≤20（热电阻有效）
◆ 负载能力： ≤（Vin-12V）/0.021A
◆ 响应时间： ≤2 S
◆ 介电强度： ≥1500V AC（输入/输出/电源之间，漏电流1mA，测试时间1min）
◆ 电磁兼容：符合IEC61000-4-4：1995中第三类工业现场对抗电磁干扰的要求
◆ 工作温度： -10～+60℃

输入信号

◆ 热电偶： K、E、S、B、J、R、N、T
◆ 热电阻： Pt100、Cu100、Cu50、BA1、BA2、Pt1000

输出信号

4～20mA

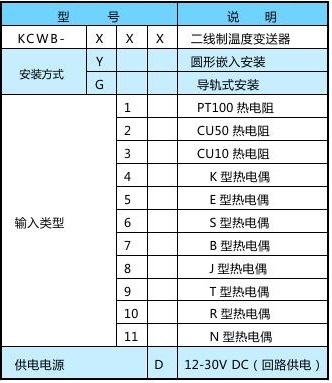

选型方法

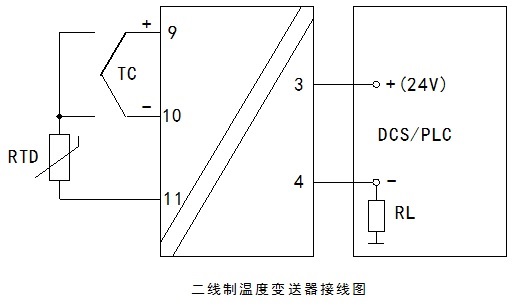

接线图
