产品概述

本毫伏隔离器实现了热电偶信号的隔离转换，输入热电偶毫伏信号，变送输出隔离的热电偶信号和线性电流、电压信号，实现了输入、输出及电源之间的电气隔离。

产品特点

◆ 全智能、数字化、现场可编程
◆ 16位高精度采集芯片设计
◆ 输入故障状态指示
◆ 22.5mm厚度，便于密集安装
◆ 标准DIN35mm导轨安装

技术参数

◆ 传输精度： ±0.2%F·S （25℃±2℃）
◆ 温度漂移： ≤50ppm/℃ （-20～+60℃）
◆ 冷端补偿： ±1℃（热电偶有效）
◆ 负载能力：电流 ≤500Ω；电压 ≥1MΩ
◆ 响应时间： ≤2 S
◆ 介电强度： ≥1500V AC（输入/输出/电源之间，漏电流1mA，测试时间1min）
◆ 电磁兼容：符合IEC61000-4-4：1995中第三类工业现场对抗电磁干扰的要求
◆ 供电电源：20～30V DC （直流）
◆ 功耗：24V DC单路输出：0.4W
24V DC双路输出：0.7W
◆ 工作温度： -20～+60℃

输入信号

◆ 热电阻： K、E、S、B、J、R、N、T、Wre3-Wre25、Wre5-Wre26

输出信号

◆ 1:1毫伏信号
◆ 4～20mA、0～10mA、0～20mA、1～5V、0～5V、0～10V

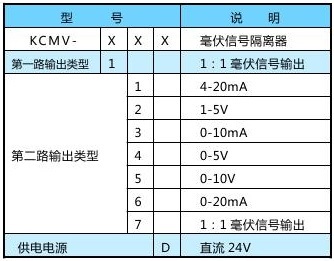

选型方法

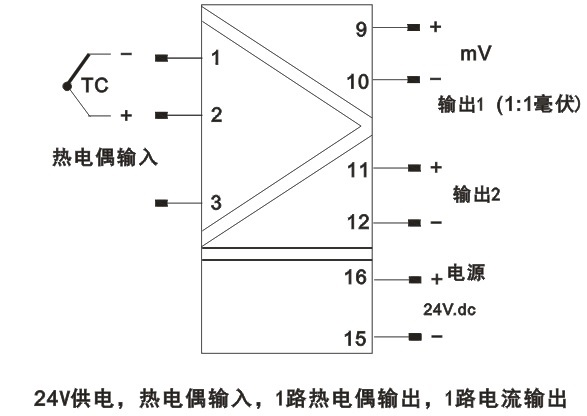

接线图
