产品概述

将来自危险区的有源或无源开关量信号，通过隔离安全栅传输到安全场合，输出方式有继电器或集电极输出方式，同时可进行正、反作用选择。

产品特点

◆ 16位高精度采集芯片设计
◆ 输入故障状态指示
◆ 22.5mm厚度，便于密集安装
◆ 标准DIN35mm导轨安装

技术参数

◆ 无源输入信号：纯开关节点
◆ 有源信号：输入信号>2.1mA时，表示为“开”（ON）
    输入信号<1.2mA时，表示为“关”（OFF）
◆ 线路故障检测（LFD）：如果输入电流<50uA（断线）或>6mA（短路），输出开路。注意：如果防止误触发LFD，开关类传感器必须接上电阻，或组件开关可设置成无LFD功能
◆ 供电电压： 8V（开路电压）
◆ 响应时间： ≤50 mS
◆ 介电强度： ≥1500V AC（输入/输出/电源之间，漏电流1mA，测试时间1min）
◆ 电磁兼容：符合IEC61000-4-4：1995中第三类工业现场对抗电磁干扰的要求
◆ 供电电源：20～30V DC （直流）
◆ 功耗：1.1W
◆ 工作温度： -20～+60℃

国家仪器仪表电气产品质量检验中心（CQSTI）认证参数：

（9、10间），（11、12间）：Um=250VAC/DC，Uo=10.5V，Io=16.2mA，Po=42.5mW
ⅡC：Co=1.7uF，Lo=94.8mH
ⅡB：Co=11.8uF，Lo=284.4mH
ⅡA：Co=52.5uF，Lo=758.4mH

危险区输入信号

  ◆ 无源开关接点或有源信号

安全区输出信号

继电器常闭（常开）接点，允许（阻性）负载；AC125V 0.5A，DC24V 1A
集电极开路输出：无源、外部供电；<40V DC，开关频率≤5KHZ；电流输出≤40mA，短路电流<100mA

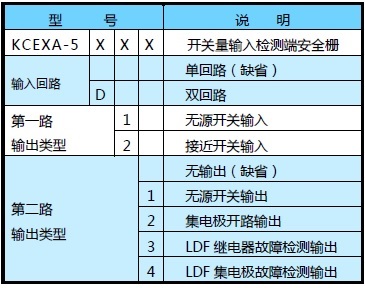

选型方法

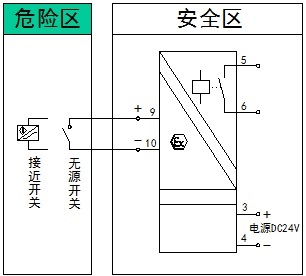

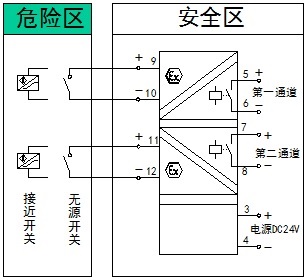

接线图
