产品概述

将来自安全区的电源通过开关控制或逻辑电平信号控制，来驱动危险区的本安小功率设备，它适用于驱动如电磁阀、声光报警器等本安设备。

产品特点

◆ 输入故障状态指示
◆ 22.5mm厚度，便于密集安装
◆ 标准DIN35mm导轨安装

技术参数

◆ 无源输入信号：继电器触点或纯机械开关
◆ 逻辑电平信号：逻辑电平≥4V时，表示“开”，向现场设备供电
逻辑电平≤1V时，表示“关”，停止向现场设备供电
◆ 输出信号：
输出最大电压：26V
输出最小电压：12V
输出电流：35mA（45mA）
◆ 危险区信号输出等效电路：
◆ 危险区信号输出特性图：
◆ 介电强度： ≥1500V AC（输入/输出/电源之间，漏电流1mA，测试时间1min）
◆ 电磁兼容：符合IEC61000-4-4：1995中第三类工业现场对抗电磁干扰的要求
◆ 供电电源：20～30V DC （直流）
◆ 功耗：1.1W
◆ 工作温度： -20～+60℃

国家仪器仪表电气产品质量检验中心（CQSTI）认证参数：

（1、2间），（4、5端子间）：Um=250VAC/DC，
35mA输出：Uo=28.4V，Io=88mA，Po=624mW
ⅡC：Co=0.055uF，Lo=3.2mH
ⅡB：Co=0.44uF，Lo=10.0mH
ⅡA：Co=1.45uF，Lo=20.0mH
45mA输出：Uo=28.4V，Io=127mA，Po=902mW
ⅡB：Co=0.44uF，Lo=6.1mH
ⅡA：Co=1.45uF，Lo=16.2mH

安全区输入信号

◆ 无源开关接点或有源信号

危险区输出信号

◆ 电压信号

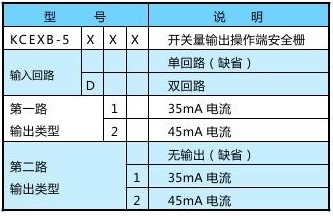

选型方法

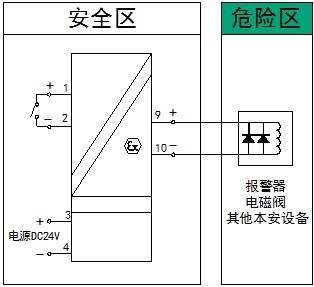

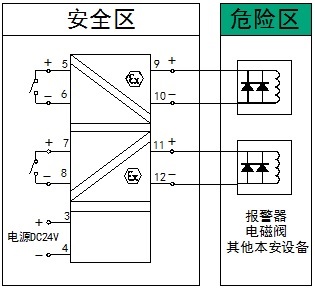

接线图
